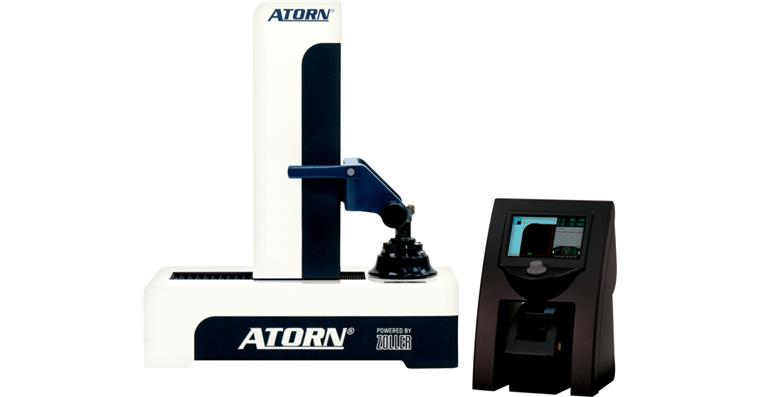

ATORN ImageControllerBasic / 600 mm

ATORN ImageControllerBasic / 600 mm

1039385503 ATORN ImageControllerBasic / 600 mm
Artikelnr: 1039385 503

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Das ATORN ImageController Basic Voreinstellgerät mit guter Ausstattung zu einem tollen Preis-Leistungs-Verhältnis. Ihre Werkzeuge können Sie schnell, einfach und µm-genau messen und einstellen. Voreinstellgeräte sind werkstattgerecht und können direkt neben der CNC-Maschine, in Bearbeitungs-und Prüfzentren oder in Messräumen aufgebaut werden. Alle wichtige Grundfunktionen für die Vermessung Ihre Werkzeuge wie die Länge, Durchmesser, Plam und Rundlauf sind Standard. Ein dynamisches Fadenkreuz erfasst und misst Werkzeugschneiden automatisch im gesamten Kamerabild.

Ausführung
  • Hochgenauigkeitsspindel SK 50 mit integrierter Eichkante, 4 x 90° Indexierung und 360° Spindelbremse
  • 7 Zoll Bildschirm
  • Speicher für 99 Adapter und bis zu 1.000 Werkzeuge
  • Automatische Nullpunktüberwachung
  • Automatische Schneidenformerkennung
  • Schnelle Bedienung des Menüs über Dreh-Drückknopf
  • Kompassnadel – einfache Positionierung der Kamera zur Vermessung von Sollwerten am Werkzeug
  • Dynamisches Fadenkreuz für automatisches Messen
  • USB 2.0 Schnittstelle, Datenausgabe über USB

Vorteil
  • Leichte Bedienung und schnelle Einarbeitung bei minimalem Training
  • Schnelles Vermessen, Einstellen und Prüfen von Werkzeugen (Länge und Durchmesser)
  • Messergebnisse schnell und bequem ausdrucken
  • Einfache Erstellung der Werkzeugkontur mit Softwarefunktion möglich
  • Verschiedene Messprogramme verfügbar wie, Rundlaufprüfung am Werkzeugschaft, Projektormodus, etc

Lieferung
1 Stück ATORN ImageControllerBasic

Hinweis
Preis: ohne Transport, Verpackung, Schulung und Inbetriebnahmen.

Marke: ATORN
Typ: ATORN 600 mit ICbasic
Messbereich X-Achse: 420 mm
Messbereich Z-Achse: 600 mm
Wiederholgenauigkeit (+/-): 0,002 mm
Rundlauftoleranz: 0,002 mm
Druckluftversorgung: 6 bar
Bildschirmdiagonale max.: 7 in

ATORN-Nr.: 22250089

EAN-Nr.: 4050293432701

Produktdatenblatt
