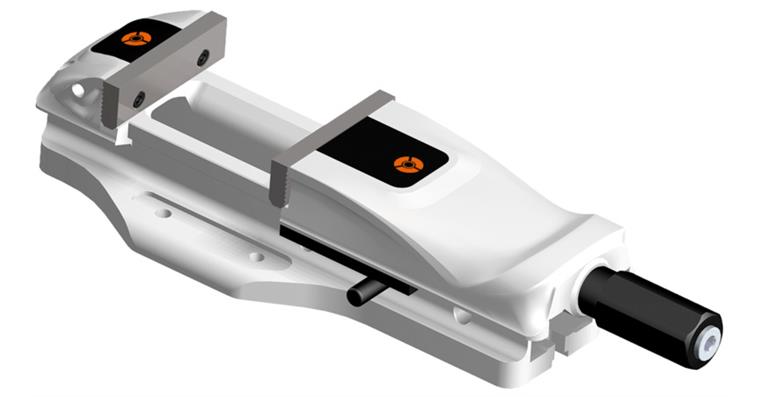

Hochdruck-Maschinen-Schraubstock RB BB 200 mm, mechanisch-hydraulisch

Hochdruck-Maschinen-Schraubstock RB BB 200 mm, mechanisch-hydraulisch

Hochdruck-Maschinen-Schraubstock RB BB 200 mm, mechanisch-hydraulisch
Artikelnr: 1027710 104

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Für Einzel- und Serienfertigung auf Bohr- und Fräsmaschinen.

Ausführung
  • Mechanisch-hydraulisch, mit mechanischer Vorspannung über Handkurbel
  • Spannkraft voreinstellbar über Anschlag
  • Ausrichten auf dem Maschinentisch über Längsnuten
  • Grobeinstellung des Spannbereiches über Absteckbolzen
  • Spannwiederholpräzision bei gleicher Spannkraft 0,01 mm
  • Körper aus Stahl, geschmiedet
  • Führungsbahnen gehärtet und geschliffen

Lieferung
Mit 1 Satz Standardbacken (1 Seite glatt, 1 Seite gerillt) und Handkurbel

Hinweis
Werkstückanschlag siehe Art.-Nr. 1027684. Schraubstöcke mit Backenbreite 250 und 315 mm sowie zusätzlicher Winkeltrieb auf Anfrage lieferbar.

Marke: RÖHM
Backenbreite: 200 mm
Spannweite min./max.: 0-350 mm
Backenhöhe (Backenhöhe C): 66,6 mm
Länge max. (Länge D max.): 1022 mm
Höhe (Höhe E): 171 mm
Grundkörperhöhe (Grundkörperhöhe G): 104,5 mm
Grundkörperlänge (Grundkörperlänge F): 685 mm
Grundkörperbreite (Grundkörperbreite K): 280 mm
Bohrungsdurchmesser (Bohrungs-Ø Q): 21 mm
Spannkraft: 100 kN
Gewicht: 112 kg
Backendicke: 20 mm

Hersteller-Teilenummer: 9704310300

EAN-Nr.: 4019208245478
