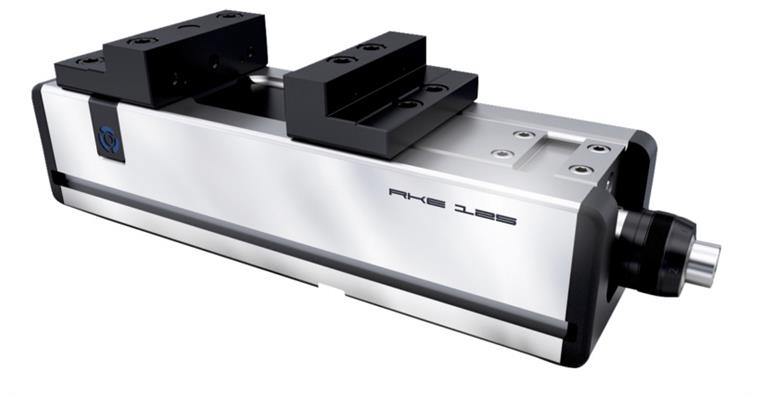

NC-Kompakt-Spanner Typ RKE Backenbreite 125 mm

NC-Kompakt-Spanner Typ RKE Backenbreite 125 mm

NC-Kompakt-Spanner Typ RKE Backenbreite 125 mm
Video
Artikelnr: 1027656 201

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Besonders geeignet für den Einsatz auf Bearbeitungszentren.

Ausführung
  • Stabiler Stahl Grundkörper und alle Führungen sind allseitig gehärtet und geschliffen
  • Langer Spannschieber mit Quernuten, allseitig gehärtet, Funktionsflächen geschliffen
  • Gewindebohrungen zur Aufnahme aller RÖHM Flachspannbacken mit Backenbreite 125/160 mm
  • Gewinde für Winkeltriebbefestigung
  • RKE = RÖHM, Kompakt, Einzelspanner

Vorteil
  • Horizontal, seitlich und in Verbindung mit einer Grundplatte vertikal aufspannbar, beispielsweise Rücken an Rücken (DUO-Aufspannturm)
  • Stabiler Späneschutz verhindert das Eindringen von Spänen
  • Antriebsspindel mit Spannkraftvoreinstellung
  • Spannfläche für Spannpratzen
  • Zentralschmierung von Führungen und Spindelgewinde

Hinweis
Zubehör siehe Art.-Nr. 1027657-1027663 und 1027682-1027684.
Standard-Aufsatzbacken auf Anfrage.

Marke: RÖHM
Backenbreite (Backenbreite A): 125 mm
Spannweite min./max. (Spannweite min./max. B2): 0-216 mm
Spannweite bei umgekehrten Stufenbacken min./max.: 97-312 mm
Backenhöhe (C): 40 mm
Länge max. (D): 478 mm
Höhe (Höhe E): 140 mm
Länge (Länge F): 400 mm
Grundkörperhöhe (Grundkörperhöhe G): 100 mm
Länge 2 (Länge H2): 112,5 mm
Länge 3 (J2): 70 mm
Grundkörperbreite (Grundkörperbreite K): 126 mm
Länge 5 (L2): 94 mm
Länge 6 (M): 40 mm
Länge 7 (M*): 30 mm
Versatzbereich 2 (Versatzbereich W): 1 x 108 mm
Länge 8 (Y): 15 mm
Verfahrhub des Schiebers (Z): 109 mm
Lochabstand (a): 80 mm
Abstand Mitte - Bohrung (b): 15,6 mm
Lochabstand 1 (d): 60 mm
Abstand Mitte - Bohrung 2 (e): 12 mm
Abstand zur Bohrung (f): 18 mm
Länge 4 (l): 240 mm
Spannkraft: 40 kN
Gewicht: 41 kg

Hersteller-Teilenummer: 158920

EAN-Nr.: 4019208244716
