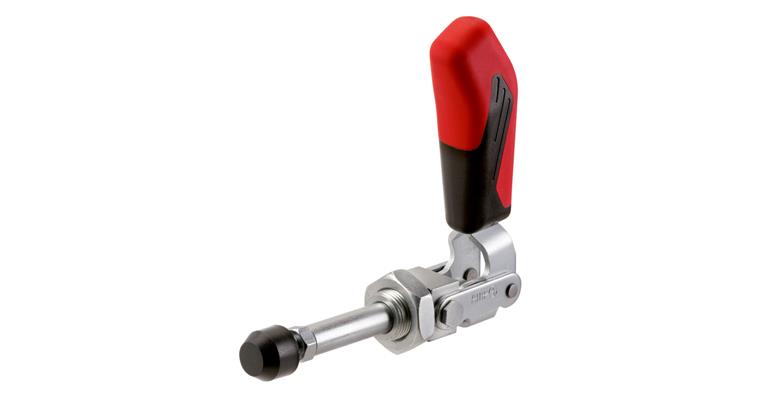

Schubstangenspanner kurze Bauform Gr. 2 Spannkraft 1,0 kN

Schubstangenspanner kurze Bauform Gr. 2 Spannkraft 1,0 kN

Schubstangenspanner kurze Bauform Gr. 2 Spannkraft 1,0 kN
Artikelnr: 1027340 101

Online-Preis:

Sofort lieferbar

Anwendung
Für schnelles und sicheres Spannen auf Maschinentischen und Vorrichtungen. Der Schubstangenspanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß AMF-Nr. 6843 möglich

Ausführung
  • Druck- und Zugspanner - kurze Bauform
  • Lange Schubstangenführung mit Befestigungsgewinde und Mutter
  • Verzinkt und passiviert
  • Niete aus rostfreiem Stahl
  • Pass-Schrauben vergütet
  • Lagerstellen gefettet
  • Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponete

Lieferung
Komplett mit vergüteter, verzinkter Andrückschraube.

Hinweis
Auch in Ausführung "EDELSTAHL rostfrei" lieferbar.

Marke: AMF
Größe: 2
Breite (B): 36 mm
Haltekraft (F1): 1 kN
Zugkraft max. (F2): 1 kN
Spannhöhe (H): 24 mm
Höhe (H1): 73 mm
Spannhub (HUB): 21,5 mm
Länge geöffnet (L1): 68,5 mm
Länge (L2): 13 mm
Länge gespannt (L3): 68 mm
Gewindeabmessung (M2): M16 x 1,5
Andrückschraubengröße (Andrückschraube): M6 x 25 mm
Außenbreite (A): 10 mm
Geeignet für Schraube (M): M6
Plattenbreite (N): 30,5 mm
Gewicht: 130 g

Hersteller-Teilenummer: 6844-2

EAN-Nr.: 4020772094300
