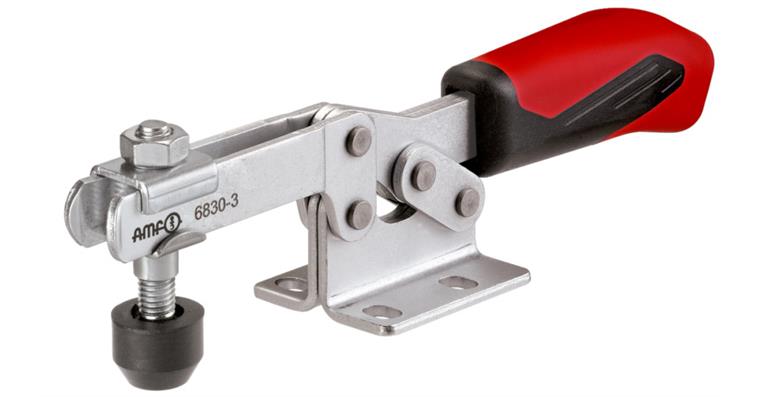

Waagrecht-Schnellspanner waagrechter Fuß verzinkt Gr. 2

Waagrecht-Schnellspanner waagrechter Fuß verzinkt Gr. 2

Waagrecht-Schnellspanner waagrechter Fuß verzinkt Gr. 2
Artikelnr: 1027317 103

Online-Preis:

Sofort lieferbar

Anwendung
Zum schnellen Spannen von Werkstücken.

Ausführung
  • Verzinkt und passiviert
  • Niete aus rostfreiem Stahl, die bei den Größen 2 bis 5 in einsatzgehärteten Lagerbuchsen laufen
  • Lagerstellen gefettet
  • Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
  • Verliersicherung für die Andrückschraube am Spannarm-Ende
  • Komplett mit vergüteter, verzinkter Andrückschraube

Hinweis
Querarme siehe Art.-Nr. 1027345. Auch in "EDELSTAHL rostfrei" und in mattschwarzer Ausführung lieferbar.

Marke: AMF
Größe: 2
Breite (B): 64 mm
Haltekraft (F1): 1 kN
Zugkraft max. (F2): 1,2 kN
Spannhöhe (H): 24 mm
Höhe (H1): 45 mm
Höhe 2 (H2): 68 mm
Länge gespannt (L1): 162 mm
Winkel (Alpha): 90 Grad
Andrückschraubengröße (Andrückschraube): M6 x 35 mm
Lochabstand 2 (C): 26 mm
Bohrungsdurchmesser (D): 5,6 mm
Bohrungsdurchmesser 1 (D1): 5,6 mm
Lochabstand 4 (K): 6 mm
Lochabstand 3 (L): 12,7 mm
Lochabstand min./max. (M min./max.): 19.5-29.5 mm
Lochabstand 1 (M1): 28,5 mm
Plattenbreite (N): 42 mm
Plattenlänge (P): 38 mm
Gewicht: 185 g

Hersteller-Teilenummer: 6830-2

EAN-Nr.: 4020772093020

Produktdatenblatt
