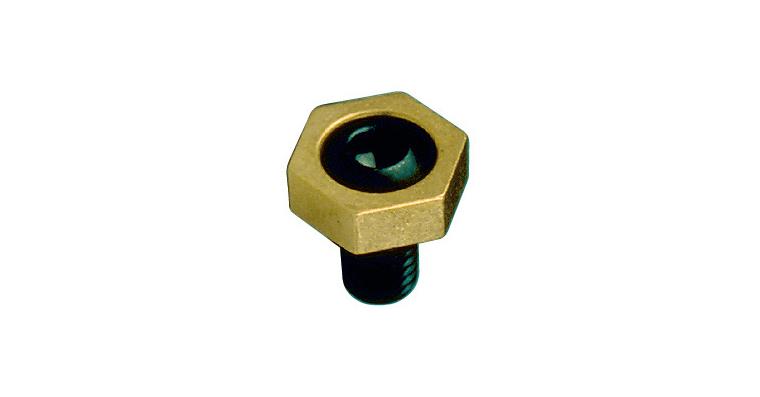

Exzenter-Spannklemme Spannkraft 3,6 kN Pack=12 St. M 8 x 1,25

Exzenter-Spannklemme Spannkraft 3,6 kN Pack=12 St. M 8 x 1,25

Exzenter-Spannklemme Spannkraft 3,6 kN Pack=12 St. M 8 x 1,25
Artikelnr: 1027222 103

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Für Vorrichtungsplatten.

Ausführung
  • Das Patent der Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf
  • Der Exzenter bewirkt die Spannbewegung und die Spannkraft
  • Als Klemmstück dient die Sechskant-Messingscheibe
  • Mit Anschlagstiften und 1 oder 2 Klemmschrauben klemmen Sie jedes beliebig geformte Werkstück

Vorteil
  • Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche
  • Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden
  • Platzsparende Mehrfachspannung durch die geringen Baumaße

Hinweis
Ersatz-Schrauben und -Sechskantscheiben siehe Art.-Nr. 1027225 - 1027226.

Marke: ---
Spannkraft: 3,6 kN
Schlüsselweite (Innensechskant SW1): 5 mm
Gewindeabmessung (Gewindeabmessung D): M8
Gewindelänge (Gewindelänge L): 16 mm
Schlüsselweite 2 (Sechskantscheibe SW): 20 mm
Sechskantscheibenhöhe (Scheibenhöhe H): 4,8 mm
Spannweite max. (Exzenterweg S1): 1 mm
Werkstoff Spannklemme: Messing

EAN-Nr.: 4046368502080

Produktdatenblatt
