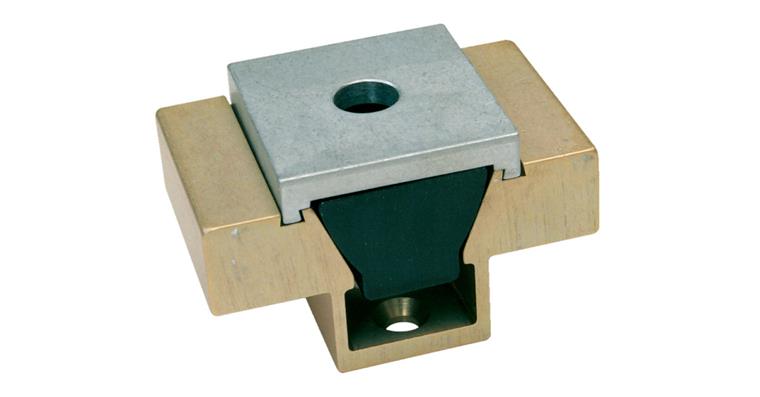

Formschluss-Doppelkeilspanner Spannkraft 16,0 kN

Formschluss-Doppelkeilspanner Spannkraft 16,0 kN

Formschluss-Doppelkeilspanner Spannkraft 16,0 kN
Artikelnr: 1027219 104

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Werkstückspannung auf Fräs- und Bohrmaschinen, Bearbeitungszentren.

Ausführung
  • Die Doppelkeil-Spanner mit besonders breiten Spannbacken
  • Bestehend aus Doppelkeil aus gehärtetem Einsatzstahl, Alu-Strangpressprofil, Klemmschraube, Verriegelungsplatte für die Blockierung des Spannelementes während des Formfräsens

Vorteil
  • Durch entsprechende Ausfräsungen können Werkstücke formschlüssig und dadurch absolut sicher und verspannungsfrei gespannt werden
  • Durch die platzsparende Bauweise und durch das gleichzeitige Spannen von zwei Werkstücken können mehr Teile auf der Maschine gespannt werden
  • Niedrige Nebenzeiten und geringe Spannmittelkosten erhöhen die Rentabilität der Fertigung

Hinweis
L2 ist das Maß, das für die Ausfräsung zur Verfügung steht.

Marke: MITEE-BITE
Spannkraft: 15,58 kN
Anziehdrehmoment: 38,4 Nm
Gewindeabmessung (Gewindeabmessung D): M12
Keilspannerbreite (B): 47,5 mm
Keilspannerhöhe (H): 38,1 mm
Keilspannerlänge (L): 76,2 mm
Breite (B1): 30,84 mm
Höhe (H1): 19,1 mm
Länge (L1): 30,86 mm
Länge 2 (L2): 15,7 mm

Hersteller-Teilenummer: 80150

EAN-Nr.: 4046368801503
