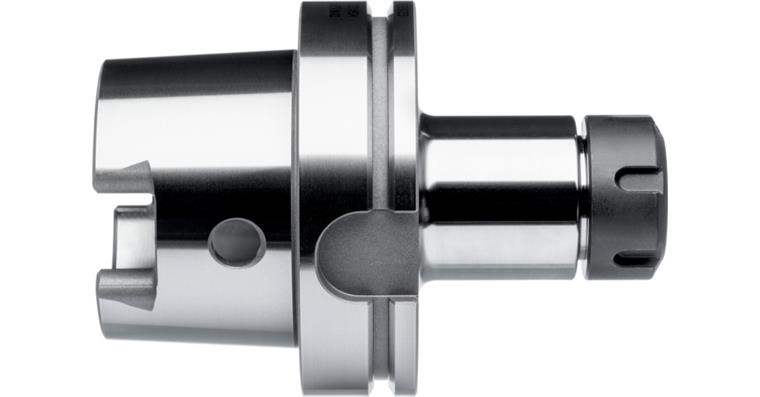

ATORN Spannzangenfutter HSK100 (ISO 12164) ER32 A=200 mm

ATORN Spannzangenfutter HSK100 (ISO 12164) ER32 A=200 mm

ATORN Spannzangenfutter HSK100 (ISO 12164) ER32 A=200 mm
Artikelnr: 1021843 335

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft in ER-Spannzangen nach DIN 6499.

Ausführung
  • Legierter Einsatzstahl, Zugfestigkeit im Kern min. 950 N/mm²
  • Innere Kühlmittelzufuhr
  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
  • Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080
  • Mit Balluff-Chip-Bohrung
  • Alle Funktionsflächen bearbeitet
  • Alle Spannzangenfutter mit ER 16 haben eine Sechskantmutter

Lieferung
1 Stück Spannzangenfutter HSK63 oder HSK100 (ISO 12164) ER-Ausführung

Hinweis
Alte Norm DIN 69871 wurde durch ISO 12164 ersetzt.

Marke: ATORN
Werkzeugaufnahme: HSK 100
Spannzangen-Typ: ER 32
Spannbereich min./max.: 2-20 mm
Auskraglänge (A): 200 mm
Außendurchmesser (D): 50 mm
Freilänge bis zum Bund (L1): 174 mm
Wuchtgüte: G 2,5 bei 25000 1/min
Gewindeabmessung (G): M40 x 1,5

ATORN-Nr.: 22660519

EAN-Nr.: 4050293709346

Produktdatenblatt
