ATORN Universal 3D-Kantentaster Schaft Durchmesser 20 mm

ATORN Universal 3D-Kantentaster Schaft Durchmesser 20 mm

ATORN Universal 3D-Kantentaster Schaft Durchmesser 20 mm
Artikelnr: 1021768 101

Online-Preis:

Sofort lieferbar

Anwendung
Geeignet zum Definieren und Setzen der Werkstückreferenzpunkte in allen 3 Achsen (X, Y und Z), auf allen Fräsmaschinen und Bearbeitungszentren. Mit dem Messtaster wird das Werkstück in beliebiger Richtung angetastet bis beide Zeiger auf '0' stehen.

Ausführung
  • In Z-Achse direkte Wegmessung, horizontal und vertikal einsetzbar, Rundlauf über 4 Schrauben nachjustierbar
  • Sollbruchstelle am Messtaster verhindert Beschädigung am Werkstück oder der Messuhr
  • Schutzart IP 67: zeitweiliges Untertauchen in Wasser möglich, sowie staubdicht nach DIN EN 60529

Vorteil
  • Sehr gut ablesbares Metallgehäuse
  • Einsetzbar auf allen Werkzeug- und Erodiermaschinen
  • Einfache Istwert-Ablesung

Lieferung
1 Stück 3D-Kantentaster; inkl. Tastereinsatz


Marke: ATORN
Einspannschaftdurchmesser: 20 mm
Tastkopfdurchmesser: 4 mm
Gehäusebreite: 65 mm
Messuhrdurchmesser: 57 mm
Skalenteilungswert: 0,01 mm
Tastereinsatzlänge: 33 mm
Wiederholgenauigkeit (+/-): 0,01 mm
Schutzart IP: IP 67

ATORN-Nr.: 31000001

EAN-Nr.: 4050293157192

Produktdatenblatt
Ergänzende Artikel

Bitte wählen Sie eine Kategorie aus.

Zubehör
Schlagworte:

Das könnte Sie auch interessieren

  • ATORN Hochleistungs Pilotbohrer VHM-TiAlN 5xD 8,02 mm x 8 mm x 91 mm HA Intern
  •
    ATORN NC-Reibahle HSSE Z=6 D 7-8 Grad 8,02 mm 0-0,003 mm x117x33 mm HA DIN 212
  •
    LIZZARD Grundloch-Gewindebohrer MF DIN 374 40° Form C 2,5xD HSS-E MF18x1,00
  •
    ATORN Schneideisen HSS EN 22568 MF18x1 6g Aussendurchmesser 45 mm
  •
    LIZZARD Winkelfräser zyl./1835 B DIN 1833 D, a=45° 12 Schneiden HSS-E 32 mm
  •
    ATORN Fräswendeplatte ADKX 090308SR-TR HC4540
  •
    Nullpunkt-Taster mit Messuhr Auflösung 0,01 mm
  •
    Digital-Taschenmessschieber 0-300 mm TESA-CAL IP67 ohne Datenausgang
  •

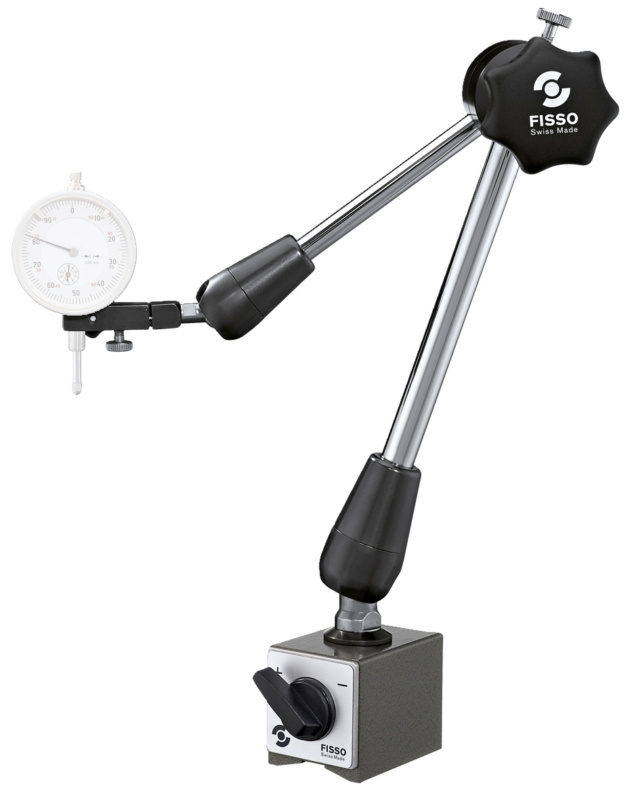

    3-D-Präzisions-Mess-Gelenkstativ CLASSIC-LINE H=568 mm Haftkraft ca. 1000 N
  •
    Schleifbockscheibe Edelkorund rosa Korn 60 Ø 175x25x32 mm
  •
    ATORN Draht-Handbürste Gussstahldraht 3-reihig
  •

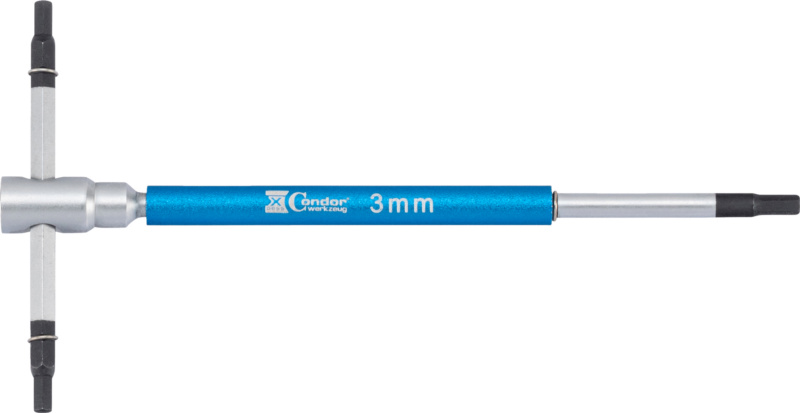

    6kant-Stiftschlüssel mit T-Griff 125x65 mm SW 3,0

Wird oft zusammen gekauft

  • ATORN Spiralbohrer U4 HSSE DIN 338 7,9 mm x 117 mm x 75 mm 118 Grad
  •
    Schaftfräser zyl. DIN 844 B Typ N kurz 4 Schn. Z-Schnitt HSS-E/TiAlN 15 mm
  •
    Schaftfräser zyl. DIN 844 B Typ N kurz 4 Schn. Z-Schnitt HSS-E/TiAlN 16 mm
  •
    Schaft-Schruppfräser zyl. DIN 844 B Typ NR kurz 3 Schn. Z-Sch HSS-E/TiAlN 10 mm
  •

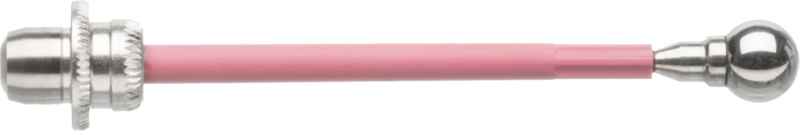

    ATORN Tastereinsatz kurz Durchmesser 4 mm
  •
