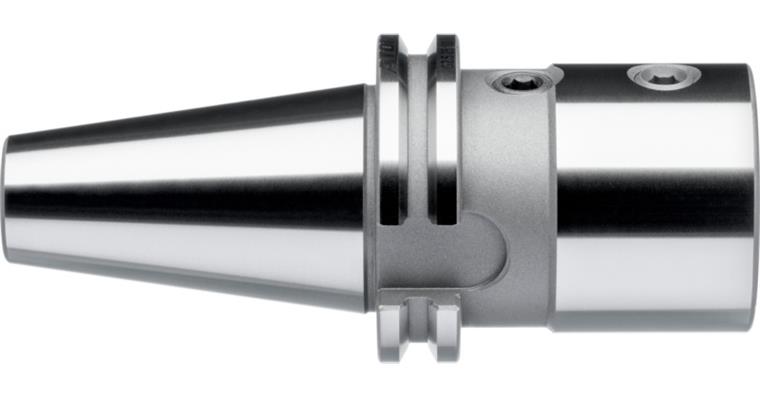

ATORN Vollbohrer-Aufnahme SK40 (ISO 7388-1) Durchmesser 20 mm A=65 mm

ATORN Vollbohrer-Aufnahme SK40 (ISO 7388-1) Durchmesser 20 mm A=65 mm

ATORN Vollbohrer-Aufnahme SK40 (ISO 7388-1) Durchmesser 20 mm A=65 mm
Artikelnr: 1021639 200

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Diese Aufnahme dient zur Spannung von Wendeplatten-Vollbohrern die ähnlich wie bei einem Flächenspannfutter hier aber mit zwei Schrauben fixiert werden.

Ausführung
  • Legierter Einsatzstahl, Zugfestigkeit im Kern min. 950 N/mm²
  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
  • Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080
  • Max. Rundlaufgenauigkeit < 0,005 mm
  • Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
  • Mit Balluff-Chip-Bohrung

Lieferung
1 Stück Vollbohrer-Aufnahme SK40 oder SK50 (ISO 7388-1)

Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.

Marke: ATORN
Werkzeugaufnahme: SK 40
Form: AD
Spanndurchmesser (d1): 20 mm
Außendurchmesser (D): 40 mm
Auskraglänge (A): 65 mm
Kühlmittelzufuhr: Intern axial
Freilänge bis zum Bund (L1): 46 mm
Einspanntiefe (T): 56 mm
Wuchtgüte: G 2,5 bei 25000 1/min

ATORN-Nr.: 22661012

EAN-Nr.: 4050293714272
