ATORN Flächenspannfutter SK50 (ISO 7388-1) Durchmesser 20 mm A=160 mm

ATORN Flächenspannfutter SK50 (ISO 7388-1) Durchmesser 20 mm A=160 mm

ATORN Flächenspannfutter SK50 (ISO 7388-1) Durchmesser 20 mm A=160 mm
Artikelnr: 1021632 292

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B.

Ausführung
  • Legierter Einsatzstahl, Zugfestigkeit im Kern mind. 950 N/mm²
  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
  • Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080
  • Max. Rundlaufgenauigkeit < 0,005 mm
  • Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
  • Mit Balluff-Chip-Bohrung

Lieferung
1 Stück Flächenspannfutter (Weldon) SK40 oder SK50 (ISO 7388-1)

Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.

Marke: ATORN
Werkzeugaufnahme: SK 50
Spanndurchmesser (d): 20 mm
Auskraglänge (A): 160 mm
Außendurchmesser (D): 52 mm
Freilänge bis zum Bund (L): 161 mm
Länge 2 (L1): 25 mm
Kühlmittelzufuhr: Intern axial
Wuchtgüte: G 2,5 bei 25000 1/min
Form: AD
Gewindeabmessung (g / G): M16
DIN: 69871-1

ATORN-Nr.: 22660273

EAN-Nr.: 4050293706888

Produktdatenblatt
Ausführungen
loading
Schlagworte:

Das könnte Sie auch interessieren

  • ATORN Easy Point Adapterplatte für vier Töpfe
  •
    1/2 Zoll Einsteck-Umschaltknarre für Drehmomentschlüssel Aufnahme 9x12 mm
  •
    ATORN HPC Reibahle VHM TiALN Z=4 0 Grad 5,0 mm H7x75x12 mm HA Stahl
  •
    ATORN Schrumpffutter HSK63 (ISO 12164) KKB Durchmesser 25 mm A=120 mm
  •
    ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 18 mm A=63 mm
  •
    ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 16 mm A=200 mm
  •
    Drehmomentschlüssel 3/8 Zoll Click-Torque C 5, 80-400 Nm
  •
    ATORN Flächenspannfutter SK50 (ISO 7388-1) Durchmesser 18 mm A=160 mm
  •

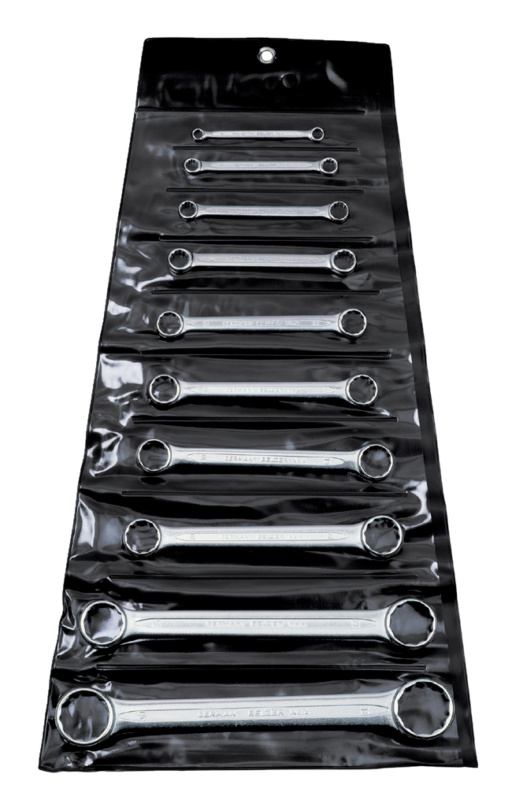

    Gerader Ringschlüssel-Satz DIN 837 V-Extra-Stahl 10teilig SW 6x7-30x32 mm
  •
