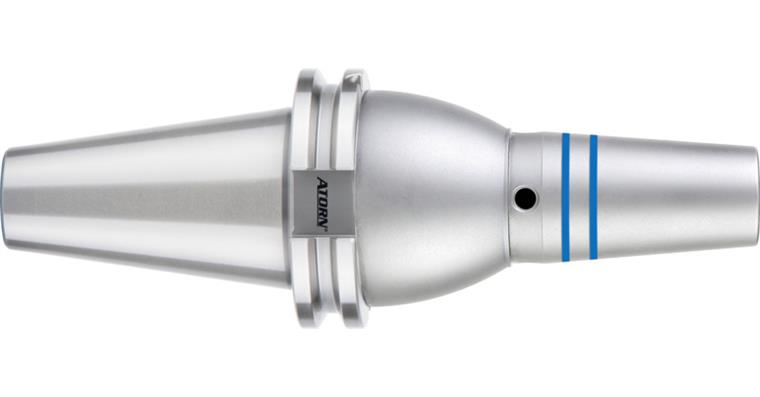

ATORN Schrumpffutter SK40 (ISO 7388-1) Durchmesser 16 mm A=120 mm

ATORN Schrumpffutter SK40 (ISO 7388-1) Durchmesser 16 mm A=120 mm

ATORN Schrumpffutter SK40 (ISO 7388-1) Durchmesser 16 mm A=120 mm
Artikelnr: 1021600 313

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Zum Spannen von Fräsern und Bohrern mit Zylinderschaft in Toleranz h6. Geeignet für die Schwerzerspanung und allen kraftvollen Anwendungen.

Ausführung
  • Garantierte höchste Rundlaufgenauigkeit 0,003 mm
  • Ein- und Ausschrumpfen von HM und HSS-Werkzeugen
  • Härte 52 + 2HRC
  • Kühlmitteldruck maximal 80 bar
  • Verstellweg 10 mm, beidseitig einstellbar
  • 4 zusätzliche Bohrungen zum Feinwuchten
  • Mit Balluff-Chip-Bohrung
  • Wesentlich bessere Dämpfung aufgrund der Geometrie

Vorteil
  • Hohe übertragbare Drehmomente
  • Hohe Zerspanleistung, Perfekt für HSC-Bearbeitung
  • Schont Spindel und Maschine
  • Ideal für hohe Drehzahlen
  • Besser Oberflächengüte

Lieferung
1 Stück Schrumpffutter SK40 (ISO 7388-1)

Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.
Vor dem Schrumpfvorgang bitte die Verschlussschrauben der Kühlkanalbohrungen entfernen.

Marke: ATORN
Werkzeugaufnahme: SK 40
Spanndurchmesser (d): 16 mm
Auskraglänge (A): 120 mm
Durchmesser verjüngt (d2): 27 mm
Außendurchmesser (D): 37 mm
Einspanntiefe max. (max. L2): 50 mm
Form: A
Rundlauftoleranz: 0,003 mm
Verstellweg max. (max. V): 10 mm
Schlüsselweite: 5 mm
Passend für Gewinde (G): M12 x 1
Kühlmittelzufuhr: KKB
Wuchtgüte: G 2,5 bei 25000 1/min
DIN: 69871-1

ATORN-Nr.: 21044682

EAN-Nr.: 4050293407716

Produktdatenblatt
