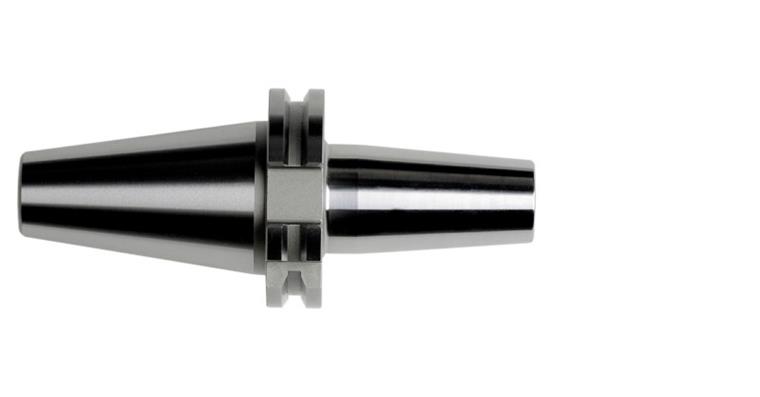

Schrumpffutter DIN 69871 Form AD SK 40 lang Ø 6 x 120 mm

Schrumpffutter DIN 69871 Form AD SK 40 lang Ø 6 x 120 mm

Schrumpffutter DIN 69871 Form AD SK 40 lang Ø 6 x 120 mm
Artikelnr: 1021596 550

Online-Preis:

Verfügbar in 6-8 Arbeitstagen

Anwendung
Zum Spannen von HM-, HSS- und Stahlschäften mit einer Toleranz von h6 geeignet.

Ausführung
  • Höchste Rundlaufgenauigkeit und Kegeltoleranz
  • Hergestellt in klimatisierter Fertigung

Vorteil
  • Hohe Haltekräfte und lange Lebensdauer durch Verwendung von hochwertigen Warmarbeitsstählen und speziellen Wärmebehandlungsverfahren
  • Patentierte Vorweite ermöglicht automatischen Schrumpfprozess und vereinfachtes Handling

Lieferung
- Inkl. Längeneinstellschraube

Hinweis
Verlängerungen siehe Art.-Nr. 1021598.
Anzugsbolzen siehe Art.-Nr. 1021733 - 1021740.
Schrumpfanlagen siehe Art.-Nr. 1021588 - 1021595.

Marke: DIEBOLD
Werkzeugaufnahme: SK 40
Spanndurchmesser (d1): 6,0 mm
Auskraglänge (A): 120,0 mm
Durchmesser verjüngt (d2): 21,0 mm
Außendurchmesser (d3): 27,0 mm
Einspanntiefe (l1): 36,0 mm
Länge (l2): 45,0 mm
Form: AD
Rundlauftoleranz: 0,003 mm
Verstellweg max. (max. V): 10,0 mm
Kühlmittelzufuhr: Intern
Wuchtgüte: G 6,3 bei 18000 1/min
DIN: 69871-1
Anzugsgewinde: M16
Gewindeabmessung (g): M5
Norm Schaftausführung: DIN 69871-1 AD

Hersteller-Teilenummer: 72.060.500.150

Produktdatenblatt
